启航彩1.27mm卧贴排针规格书

排针连接器产品图片

1.排针参数

产品名称：1.27mm卧贴排针连接器.

产品型号：启航彩210-1SMT-2*3P 卧贴 带定位柱.

排针间距：1.27mm.

2.排针材料

胶芯：启航彩PA6T+30%G.F UL94V-0，颜色：黑色.

Housing:启航彩PA6T+30%G.F UL94V-0，Color:Black.

四方针：黄铜,镍底30u"MIN，表面镀金0.8u"MIN.

Contact:启航彩Brass，0.8u"MIN GOLD PLATING OVER ALL 30uMIN NINCKEL UNDERPLATING OVER ALL.

3.排针特性

额定电流:1AMP.

Raring Current:1 AMP.

接触阻抗：20 MΩ MAX.

Contact Resistance:20 MΩ MAX.

绝缘阻抗：启航彩1000 MΩ MIN.

Insulating Resistance:1000 MΩ MIN.

耐电压：AC 500V.

Withstanding Voltage:AC 500V.

温度范围：-40°C to+105°C.

Temperture Range:启航彩 -40°C to+105°C.

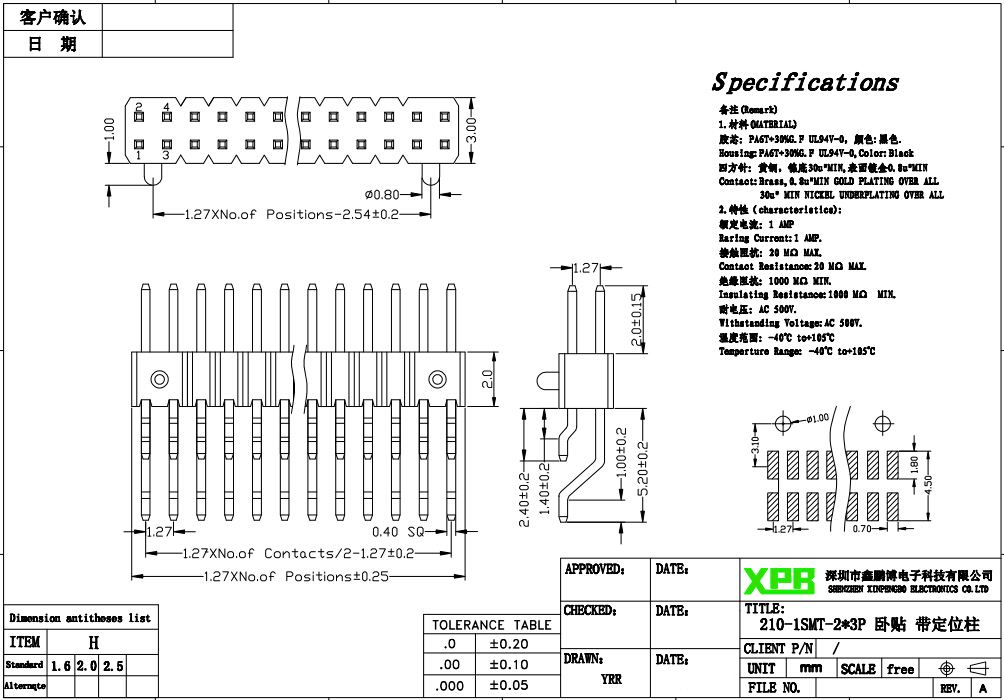

1.27mm卧贴排针规格书图纸

排针连接器产品图纸
