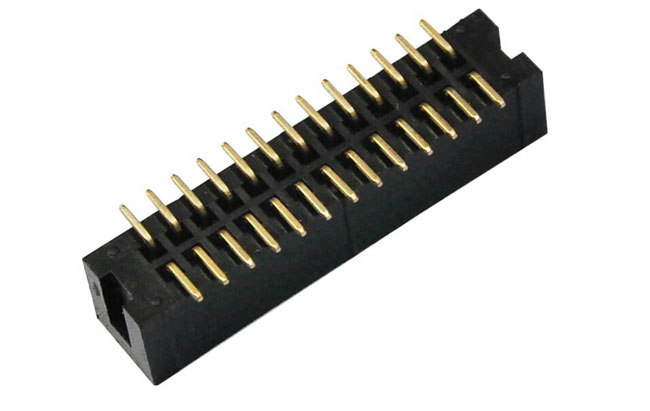

在电子设备模块化设计趋势下，定制排针连接器的可靠性直接影响系统整体寿命。本文启航彩电子基于MIL-C-55302标准，结合高频振动环境应用案例去进行分析排针连接器定制化加工的关键控制节点问题。

一、排针连接器定制加工核心注意事项

1.材料选型规范：

启航彩触点材料：磷青铜（C5191）镀金厚度≥0.8μm

绝缘体：LCP树脂（UL94 V-0级）

耐温范围：-55℃~125℃（符合GJB599A）

2.结构设计要点：

启航彩插拔力控制：0.5-2.5N/针（带自清洁设计）

共面度公差：≤0.1mm/10pin

启航彩防误插结构：非对称定位柱（公差±0.05mm）

二、排针连接器工艺控制关键指标

1.冲压成型：

启航彩毛刺高度≤0.03mm（显微镜200倍检测）

启航彩引脚直线度＜0.1mm/100mm

2.注塑工艺：

模温控制110±5℃

排气槽深度0.02-0.05mm

三、排针连接器耐用性提升七大措施

1.接触系统优化：

启航彩双曲面接触结构（接触点≥3个）

插拔寿命＞500次（IEC60512-9-3）

2.表面处理：

镀镍打底（3-5μm）+硬金（0.5-1μm）

启航彩盐雾试验96小时无腐蚀

3.环境适应性：

三防漆喷涂（厚度10-20μm）

热循环测试（-40℃~125℃,100次）

4.机械强化：

加强筋设计（壁厚≥1.2mm）

二次锁扣结构

5.过程验证：

在线阻抗测试（＜50mΩ）

X-ray焊点检测（空洞率＜5%）

四、排针连接器定做特殊应用解决方案

1.高频应用：

启航彩阻抗匹配设计（±10%）

介电常数控制（Dk＜3.5）

2.高压环境：

启航彩爬电距离≥1mm/kV

局部放电测试＜5pC
